Первым шагом необходимо демонтировать створку со сломанными ножницами, открутив все саморезы крепления ножниц к раме и удалив створку, после чего открутить все саморезы крепления ножниц к створке и удалить сломанные фрикционные ножницы.
При использовании закладных из комплекта ножниц, в них имеются отверстия для крепления регулировочных винтов ножниц к створке или раме, поэтому единственное, что важно - это правильно установить закладные в алюминиевом или ПВХ-профиле. В окнах из дерева необходимо соблюдать размеры, указанные в инструкции. Важно также отметить, что при использовании регулировочного механизма ножниц необходимо установить отметку на нем в горизонтальное положение - нуль, чтобы можно было затем отрегулировать высоту на 2мм в ту или иную сторону.
Получить бесплатную консультацию

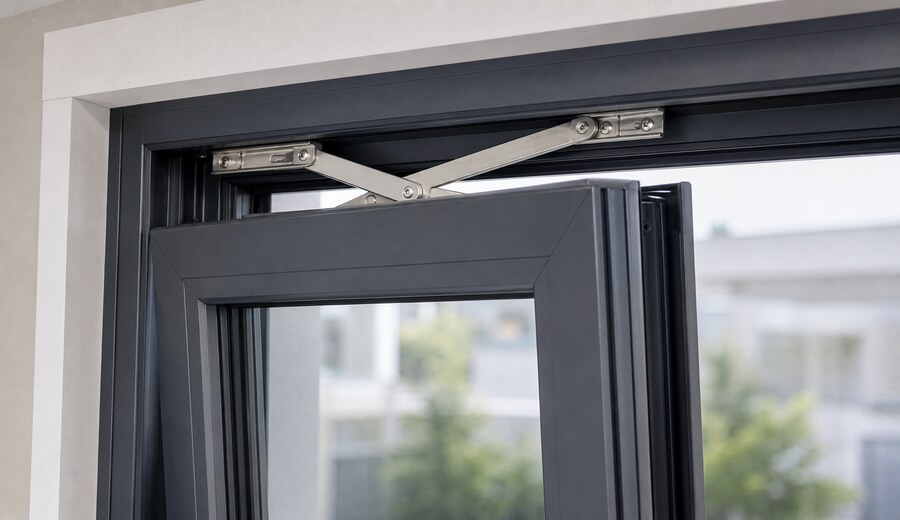

Монтаж фрикционных ножниц Roto FS Kempton на створку с вертикальным открыванием

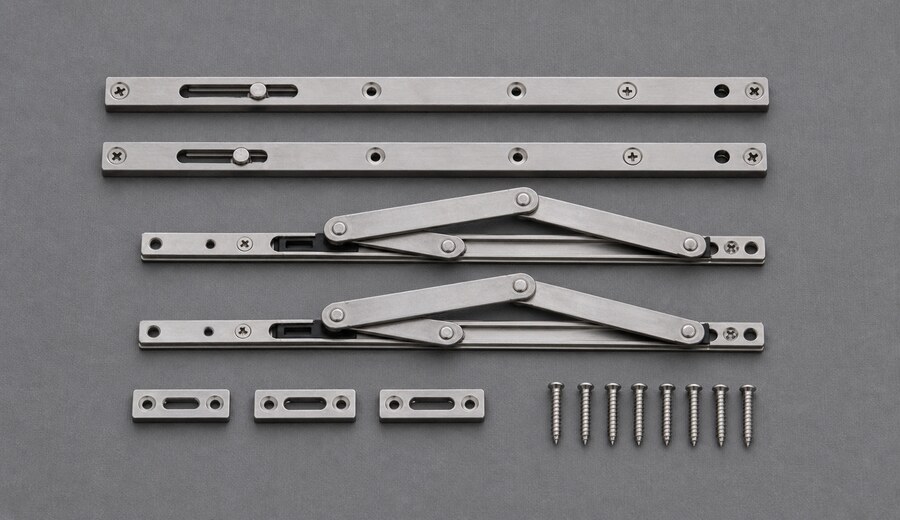

В случае, если профиль рамы и створки имеет паз или ширина углубления в профиле меньше ширины ножниц, необходимо использовать закладные, размер которых, в случае использования регулировочного механизма, равен длине ножниц плюс длина регулировочного механизма, иначе размер равен длине ножниц: закладные под ножницы необходимо отрезать по требуемому размеру, вставить их в паз или углубление в раме (в случае с алюминиевым и ПВХ-профилем), вплотную к верхней ее части, и прикрутить к профилю рамы саморезами. Для деревянного бруса использовать закладные не нужно. Далее необходимо приложить фрикционные ножницы в раскрытом положении и установленным механизмом регулировки, если имеется, к пазу или углублению в профиле, либо к выемке в деревянной раме, так, чтобы можно было регулировать их по высоте на 2мм: для профиля с пазом или углублением центр регулировочного (овального) отверстия верхнего крепления ножниц рассчитывается по формуле - 35,4мм минус глубина паза профиля и плюс-минус 2мм для регулировки ножниц по высоте; для деревянного бруса глубина паза профиля не учитывается; расчет ведется от дна паза или углубления, или поверхности бруса. Затем необходимо наметить центры регулировочных отверстий ножниц и крепления регулировочного механизма, просверлить их.
Следующим шагом необходимо вставить в паз или углубление в профиле створки закладную, выравнять ее в плоскости с торцом профиля (не с торцом паза) и прикрутить ее. Для деревянного бруса закладные не нужны. Далее необходимо приложить ножницы к месту крепления на створке так, чтобы относительно ровной плоскости профиля створки конец ножниц выступал на: 49,5мм минус глубина углубления в профиле, минус глубина паза и плюс-минус 2мм на регулировку по высоте. После этого необходимо отметить центры регулировочных отверстий ножниц на профиле створки и просверлить их.
Далее необходимо прикрутить регулировочный механизм и ножницы к раме, полностью открыть их, подвести створку, совместить отверстия на створке с отверстиями на ножницах и прикрутить фрикционные ножницы к створке. После этого необходимо ослабить винты крепления ножниц к профилю рамы и отрегулировать положение створки в раме по вертикали так, чтобы соответствующие стороны были параллельны друг другу. При необходимости, ослабить винты крепления ножниц к створке и отрегулировать их по высоте. В случае, если вынуть стеклопакет не представляется возможным, необходимо сначала прикрутить ножницы к створке, а затем уже к раме. После выравнивания створки в раме и проверки ее работы, необходимо просверлить оставшиеся крепежные отверстия в раме и створке, закрутить в них саморезы.
Следующим шагом остается отрегулировать тормозную силу ножниц: шестигранным ключом необходимо поворачивать регулировочный винт на скользящей части ножниц на раме по часовой стрелке для уменьшения скорости закрывания створки. Далее, если требуется, необходимо установить ограничитель глубины открывания створки: для этого нужно открыть створку на требуемую глубину, пододвинуть ограничитель вплотную к скользящему механизму ножниц на раме и прикрутить его к ножницам с помощью шурупов.
Монтаж фрикционных ножниц Roto FS Kempton на створку с горизонтальным открыванием
Как и в случае с вертикально открывающейся створкой необходимо сначала отрезать закладные, затем вставить их в пазы на раме, вплотную к торцам, после чего прикрутить к профилю рамы. После этого приложить ножницы на место крепления, отметить расстояние до центра крайнего регулировочного отверстия ножниц по формуле 35,4мм минус глубина паза, если имеется, затем отметить второе регулировочное отверстие ножниц и просверлить отверстия в профиле.
Следующим шагом, как и в случае с вертикально открывающейся створкой, необходимо отрезать по длине закладные, если используются, совместить край закладной с торцом профиля и прикрутить закладную на место. Далее необходимо приложить к месту крепления на створке фрикционные ножницы, выдвинуть конец ножниц за ровную плоскость профиля на расстояние: 49,5мм минус глубина углубления в профиле, минус глубина паза, если имеется. Затем необходимо отметить центры регулировочных отверстий ножниц на профиле створки, просверлить их и прикрутить ножницы к створке.
После этого необходимо полностью открыть ножницы, установить створку с ножницами в раму, прикрутить ножницы к раме, просверлить оставшиеся отверстия крепления ножниц к раме и прикрутить их, ослабить винты крепления ножниц к створке, выравнять створку в горизонтальной плоскости относительно рамы и закрутить винты крепления ножниц к створке. Затем необходимо просверлить оставшиеся отверстия крепления ножниц к створке и прикрутить их.
Последним шагом остается только отрегулировать скорость закрывания створки, вращая регулировочный винт на скользящей части ножниц по часовой стрелке для уменьшения скорости закрывания створки.
