Ограничитель щелевого проветривания позволяет приоткрывать створку на расстояние от 5 до 30мм и требует замены лишь верхнего углового переключателя и ответной планки к нему. В случае, если длины верхней тяги не достаточно или она слишком велика, необходимо заменить тягу на подходящую по длине или укоротить ее кусачками для арматуры, затем просверлить в ней новое отверстие для зацепления уголка. Перед заменой ответной планки углового переключателя, если имеются проблемы с открыванием или закрыванием створки, необходимо произвести регулировку петель или корректировку геометрии створки.
Получить бесплатную консультацию
Установка на створку ограничителя щелевого проветривания
Для замены верхнего углового переключателя Шуко необходимо открыть створку и извлечь ручку: в зависимости от конструкции ручки, крепление ручки к профилю может находиться за декоративной крышкой ручки, либо же на торце створки, на уровне ручки, в редукторе имеется отверстие, в которое необходимо вставить тонкий шестигранный ключ или шило, чтобы вдавить шарик на ручке и вытащить ее из створки, после чего открутить винты крепления крепежной розетки к редуктору и удалить ее, затем через отверстие ручки поджать редуктор наружу, снять один его конец с тяги, затем другой и удалить редуктор.
После этого, на торце створки, со стороны ручки, необходимо открутить установочные винты крепления углового переключателя к профилю, поддеть его сверху шлицевой отверткой и вынуть из профиля, отсоединив в процессе зацеп уголка от верхней тяги поворотно-откидного запора. Далее необходимо вставить зацеп нового углового переключателя в верхнюю тягу запорного механизма и вставить уголок с тягой на место, совместить верхний зацеп уголка с отверстием в тяге привода ножниц или среднего запора, в зависимости от используемой фурнитуры, оттянув или прижав поворотный флажок на уголке, подбить угловой переключатель сверху для плотного прилегания к профилю створки, после чего закрутить установочные винты крепления углового переключателя к профилю створки. После этого необходимо установить на место редуктор, вставив его зацепы в отверстия нижней и верхней тяг, сдвинуть редуктор в центральное положение, чтобы можно было вставить ручку или закрепить розетку, затем закрутить винты крепления ручки или розетки, надеть декоративную крышку или вставить ручку до щелчка соответственно и проверить работоспособность запорного механизма.

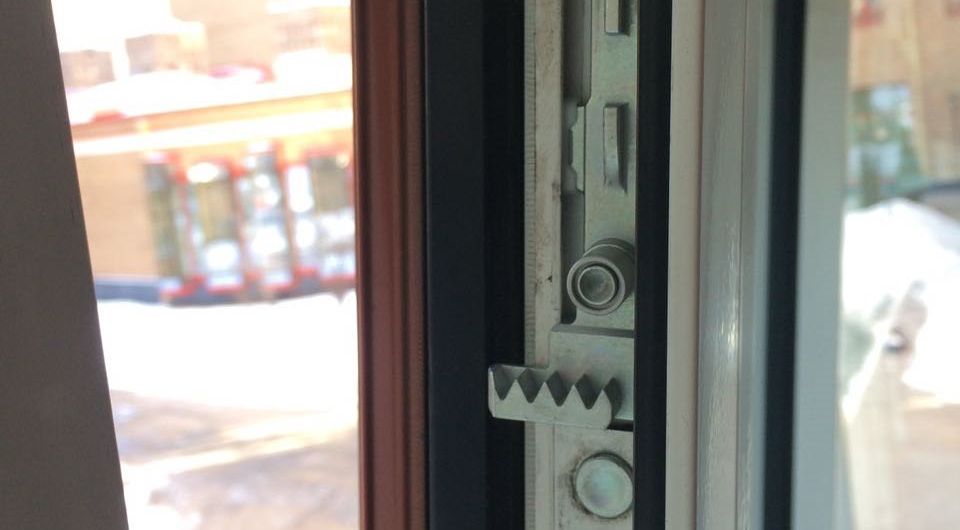

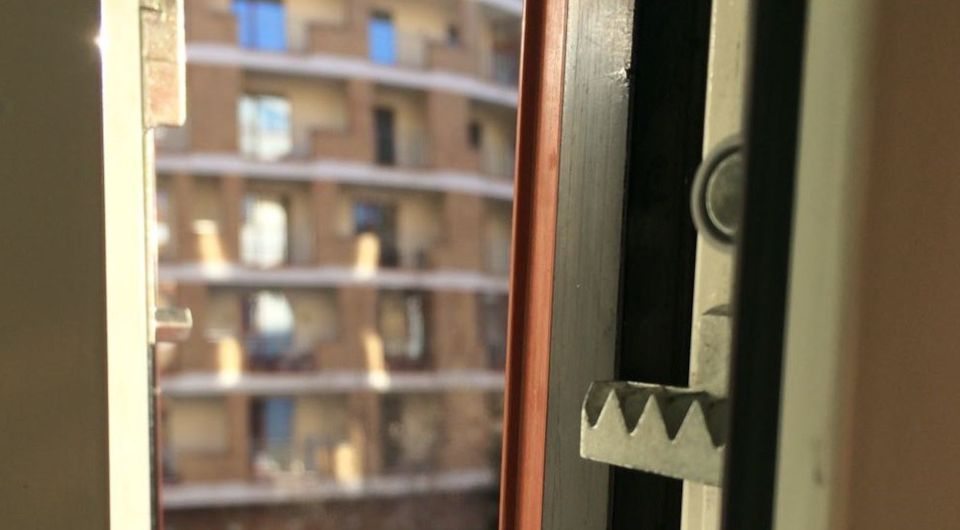

Следующим шагом является установка ответной планки ограничителя щелевого проветривания на профиль рамы, если необходимо: для этого необходимо при открытой створке отметить на лицевой стороне профиля положение верхнего края цапфы, прикрыть створку и перенести линию на профиль рамы, после чего снова открыть створку, вставить ответную планку в профиль рамы на пару миллиметров выше отмеченной линии и проверить, чтобы гребенка ограничителя проветривания не задевала за фиксатор на ответной планке при открывании, закрывании или откидывании створки, затем прикрутить ответную планку к профилю рамы. Проветривание можно производить путем приоткрытия створки на расстояние до 30 мм и поворачивания ручки на 45 градусов вниз.
