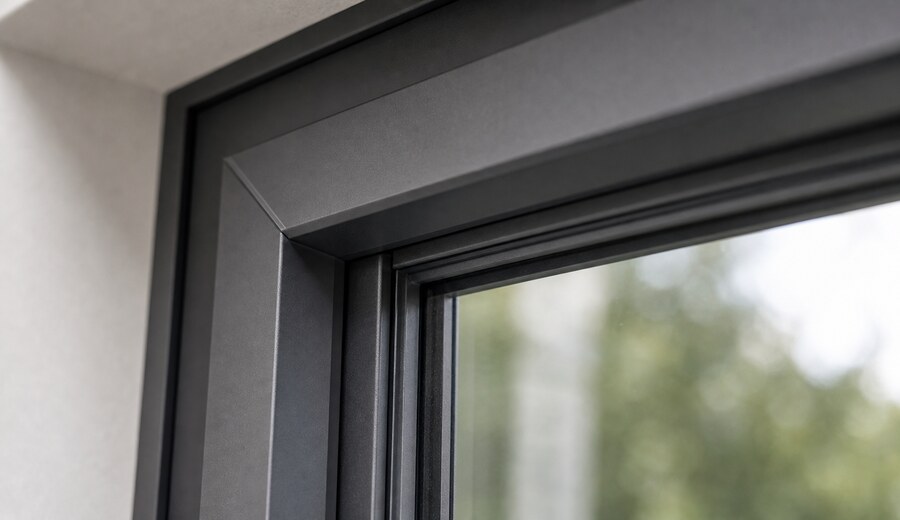

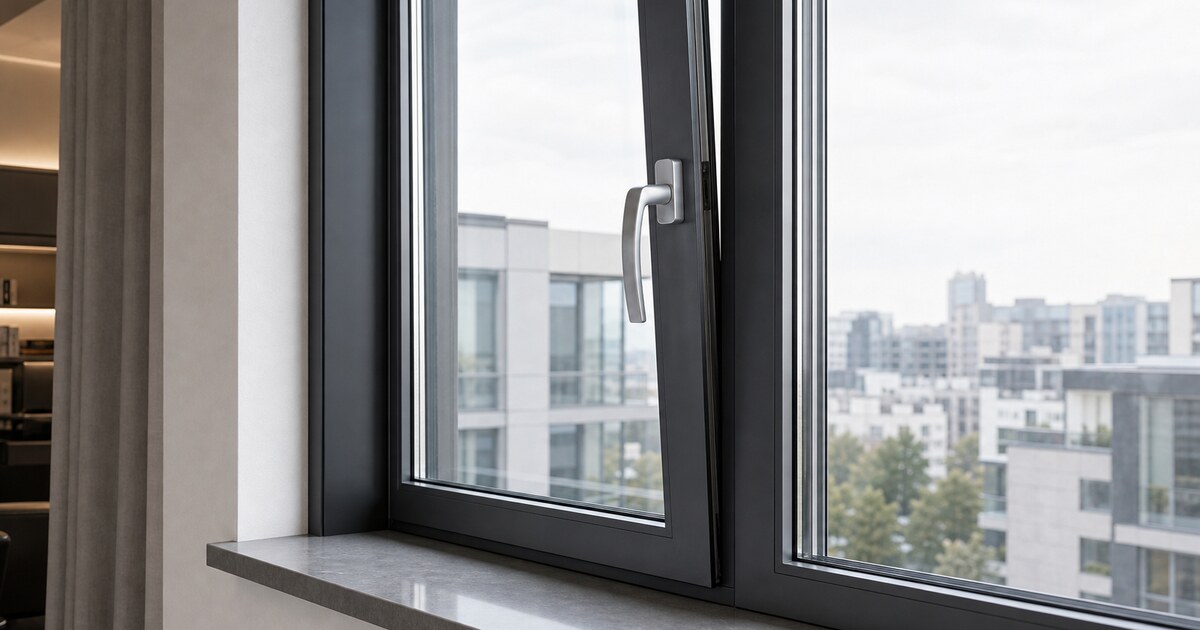

Если створка перестала откидываться, но при этом свободно открывается в поворотном положении, вероятнее всего проблемой является повреждение верхней тяги поворотно-откидного запора или верхнего углового переключателя, то есть передаточного уголка, или самого механизма ножниц. Первым делом необходимо обследовать поврежденные участки и обнаружить неисправность: если при вращении ручки не двигаются цапфы верхнего передаточного уголка или же двигается только верхняя цапфа, значит произошло повреждение уголка в месте соединения уголка с тягой поворотно-откидного запора и его необходимо заменить; если же угловой переключатель исправен, то есть обе его цапфы при вращении ручки Schuco двигаются, но при этом механизм ножниц не переключается в режим откидывания, необходимо заменить ножницы или тягу ножниц, если имеется и повреждена. Наличие люфта в местах крепления фурнитуры створки между собой означает отсутствие или поломку стопорных колец на соединительных элементах, в этом случае стопорные кольца необходимо заменить.
Демонтаж сломанной фурнитуры Schüco с алюминиевой оконной створки
Для того, чтобы вытащить верхний угловой переключатель или ножницы необходимо открутить установочные винты крепления углового переключателя к профилю створки: если соединение между тягой запора и уголком сломано, необходимо поддеть уголок шлицевой отверткой и вытащить его вверх из паза профиля створки, иначе, необходимо при открытой створке на торце ее, на уровне ручки, вставить в отверстие редуктора тонкий шестигранный ключ или шило, чтобы вдавить шарик на ручке, и вытащить ручку, после чего выкрутить крепления крепежной розетки ручки, вставить в отверстие шлицевую отвертку и выдавить редуктор наружу и удалить его, затем вытащить верхний угловой переключатель со штангой и снять верхнюю штангу с соединения с передаточным уголком. При повреждении лишь углового переключателя, на этом можно прекратить демонтаж фурнитуры, иначе же, при повреждении верхней тяги запора, необходимо вытащить ее из паза профиля и заменить, а для того, чтобы снять механизм ножниц, необходимо демонтировать створку с петель: для этого необходимо вытащить штифт верхней петли и вытащить створку из нижней петли, после чего удалить ее. После этого необходимо открутить установочные винты крепления механизма ножниц к профилю створки и вытащить ножницы из паза в профиле. Если между верхним передаточным уголком и ножницами имеется тяга и она повреждена, необходимо заменить ее, иначе можно приступать к монтажу новой фурнитуры.
Получить бесплатную консультацию

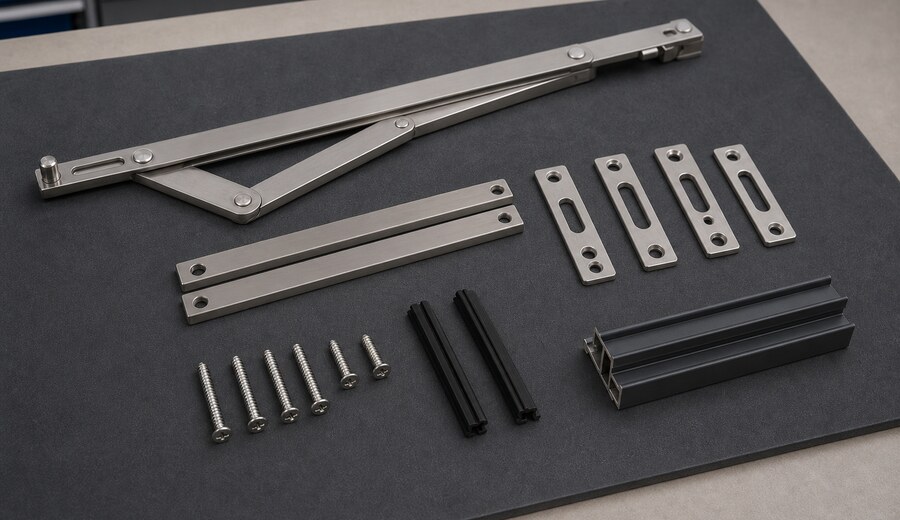

Монтаж новой фурнитуры Schüco взамен сломанной
При замене ножниц, первым делом необходимо вставить в паз профиля механизм ножниц с тягой, если имеется, после чего закрутить установочные винты крепления ножниц к профилю створки. При замене углового переключателя необходимо со стороны ручки, вытянуть из паза вверх верхнюю тягу поворотно-откидного запора, вставить в отверстие тяги угловой переключатель, после чего вставить угловой переключатель в паз профиля, совместить верхний зацеп уголка с отверстием в тяге привода ножниц, оттянув или прижав поворотный флажок на уголке, и вставить зацеп уголка в отверстие тяги, затем закрутить установочные винты крепления передаточного уголка к профилю створки. После этого необходимо вставить верхний конец редуктора в отверстие верхней тяги запора, затем подвести нижнюю тягу запора и вставить низ редуктора в нижнюю тягу, после чего необходимо сдвинуть редуктор в центральное положение относительно ручки, если необходимо, вставить крепежную розетку на место и прикрутить ее к редуктору, затем вставить ручку до щелчка. Если в каких-то местах монтажу мешает уплотнитель, участок его можно вынуть из паза, а после завершения монтажа, вставить обратно в паз профиля. По окончании монтажа, при необходимости произвести регулировку петель.
